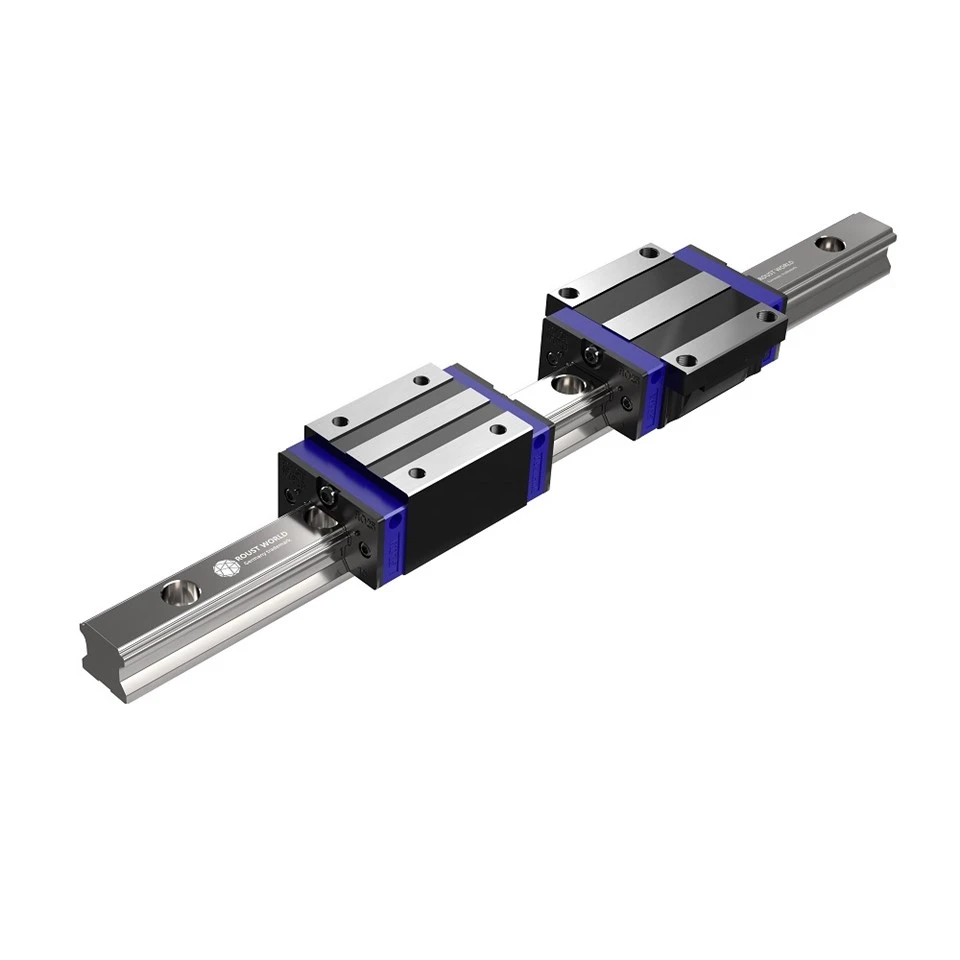

Els carrils lliscants lineals de la sèrie RO, que són diapositives lineals de quatre -fila d'arc únic-de contacte d'arc, i integren el disseny d'estructura optimitzat dels carrils de lliscament lineal de precisió de -resistents serveis. En comparació amb altres carrils lliscants lineals, es milloren la càrrega i la rigidesa. Les característiques de càrrega, com ara la direcció i la funció d'auto-alineació, poden absorbir l'error de muntatge de la superfície de muntatge i obtenir requisits d'alta precisió. El concepte d'alta velocitat, alta càrrega, alta rigidesa i alta precisió s'ha convertit en la tendència del desenvolupament de productes industrials al món en el futur.

Capacitat d'-alineació automàtica

La combinació DF (45 graus -45 graus) de la ranura circular pot ser absorbida per l'interior del control lliscant de línia, fins i tot si la superfície de muntatge es desvia lleugerament durant la instal·lació per la deformació elàstica de la bola d'acer i la transferència del punt de contacte. L'efecte de la capacitat d'autoalineació automàtica es produeix per obtenir un moviment suau amb alta precisió i estabilitat.

Intercanviable

A causa de l'estricte control de la precisió de producció, la mida de la diapositiva lineal es pot mantenir dins d'un cert nivell i el control lliscant té un disseny de retenció per evitar que la bola d'acer caigui. Per tant, algunes sèries de precisions són intercanviables i els clients poden demanar resguards segons sigui necessari. Els rails o lliscants també es poden utilitzar per emmagatzemar els rails i els lliscants per separat per reduir l'espai d'emmagatzematge.

Alta rigidesa en totes direccions

La ranura circular de quatre -files coincideix amb l'angle de contacte de 45 graus, com ara quatre fileres de boles d'acer, perquè la bola d'acer arribi a l'estructura de contacte ideal de dos-punts i pugui suportar la càrrega des de les direccions amunt i avall i esquerra i dreta; si cal, pot aplicar precàrrega per millorar la rigidesa.

36020250717154819843

Sistema de circulació rodant:lliscant, rail lliscant, coberta final, bola d'acer, retenedor de bola d'acer
Sistema de lubricació:broquet, connector de tub
Sistema a prova{0}}de pols:rascador d'oli, segell de pols negatiu, coberta del cargol del carril de pols t{0}}, rascador de metall

Taula de mida lineal de diapositives de la sèrie RO

(1) ROU-B / ROU-LB

Model	Mida del component (mm)			Mida del control lliscant (mm)													Mida de la tarima (mm)							La mida del cargol de fixació per al rail lliscant	Valoració bàsica de càrrega dinàmica	Capacitat de càrrega estàtica bàsica	Moment estàtic admissible			pes
																														Control lliscant	Diapositiva
	H	H1	N	W	B	B1	C	L1	L	k1	k2	G	Mxl	T	H2	H3	WR	RRHH	D	h	d	P	E	(mm)	C (kN)	Co (kN)	SR kN-m	MP kN-m	EL MEU kN-m	kg	kg/m
ROU15B	28	4.3	9.5	34	26	4	26	39.4	61.4	10	4.85	5.3	M4x5	6	7.95	7.7	15	15	7.5	5.3	4.5	60	20	M4x16	11.76	19.21	0.12	0.10	0.10	0.18	1.45
ROU 20B	30	4.6	12	44	32	6	36	50.5	77.5	12.25	6	12	M5x6	8	6	6	20	17.5	9.5	8.8	6	60	20	M5x16	18.48	28.63	0.27	0.20	0.20	0.30	2.21
ROU20LB							50	65.2	92.2	12.6															22.24	37.60	0.35	0.35	0.35	0.39
ROU25B	40	5.5	12.5	48	35	6.5	35	58	84	16.8	6	12	M6x8	8	10	9	23	22	11	9.2	7	60	20	M6x20	27.29	39.45	0.42	0.33	0.33	0.51	3.21
ROU25LB							50	78.6	104.6	19.6															33.58	53.02	0.56	0.57	0.57	0.69
ROU 30B	45	6	16	60	40	10	40	70	97.4	20.25	6	12	M8x10	8.5	9.5	13.8	28	26	14	12.6	9	80	20	M8x25	38.97	55.00	0.66	0.53	0.53	0.88	4.47
ROU30LB							60	93	120.4	21.75															47.59	73.08	0.88	0.92	0.92	1.16
ROU35B	55	7.5	18	70	50	10	50	80	112.4	20.6	7	12	M8x12	10.2	16	19.6	34	28.9	14	12.6	9	80	20	M8x25	50.76	72.33	1.16	0.81	0.81	1.45	6.30
ROU35LB							72	105.8	138.2	22.5															61.91	96.12	1.54	1.40	1.40	1.92
ROU45B	70	9.5	20.5	86	60	13	60	97	139.4	23	10	12.9	M10x17	16	18.5	30.5	45	38	20	17	14	105	22.5	M12x35	80.69	110.31	1.98	1.55	1.55	2.73	10.41
ROU45LB							80	128.8	171.2	28.9															98.47	146.88	2.63	2.68	2.68	3.61
ROU 55B	80	13	23.5	100	75	12.5	75	117.7	166.7	27.35	11	12.9	M12x18	17.5	22	29	53	44	23	20	16	120	30	M14x45	119.02	159.07	3.69	2.64	2.64	4.17	15.08
ROU55LB							95	155.8	204.8	36.4															145.23	211.30	4.88	4.57	4.57	5.49
ROU 65B	90	15	31.5	126	76	25	70	144.2	200.2	43.1	14	12.9	M16x20	25	15	15	63	53	26	22	18	150	35	M16x50	181.22	240.32	6.65	4.27	4.27	7.00	21.18
ROU 65LB							120	203.6	259.6	52.8															230.93	339.52	9.38	7.38	7.38	9.82

Nota:1 kgf=9.81 N

(2) ROM-B / ROM-LB

Model	Mida del component (mm)			Mida del control lliscant (mm)															Mida de la tarima (mm)							La mida del cargol de fixació per al rail lliscant	Valoració bàsica de càrrega dinàmica	Capacitat de càrrega estàtica bàsica	Moment estàtic admissible			pes
																																control lliscant	Diapositiva
	H	H1	N	W	B	B1	C	L1	L	k1	k2	G	M	T	T1	T2	H2	H3	WR	RRHH	D	h	d	P	E	(mm)	C (kN)	Co (kN)	MR kN-m	MP kN-m	EL MEU kN-m	kg	kg/m
ROM 15B	24	4.3	16	47	38	4.5	30	39.4	61.4	8	4.85	5.3	M5	6	8.9	6.95	3.95	3.7	15	15	7.5	5.3	4.5	60	20	M4x16	11.76	19.21	0.12	0.10	0.10	0.17	1.45
ROM 20B	30	4.6	21.5	63	53	5	40	50.5	77.5	10.25	6	12	M6	8	10	9.5	6	6	20	17.5	9.5	8.8	6	60	20	M5x16	18.48	28.63	0.27	0.20	0.20	0.40	2.21
ROM 20 LB								65.2	92.2	17.6																	22.24	37.60	0.35	0.35	0.35	0.52
ROM 25B	36	5.5	23.5	70	57	6.5	45	58	84	10.7	6	12	M8	8	14	10	6	5	23	22	11	9.2	7	60	20	M6x20	27.29	39.45	0.42	0.33	0.33	0.59	3.21
ROM 25 LB								78.6	104.6	21																	33.58	53.02	0.56	0.57	0.57	0.80
ROM 30B	42	6	31	90	72	9	52	70	97.4	14.25	6	12	M10	8.5	16	10	6.5	10.8	28	26	14	12.6	9	80	20	M8x25	38.97	55.00	0.66	0.53	0.53	1.09	4.47
ROM 30 LB								93	120.4	25.75																	47.59	73.08	0.88	0.92	0.92	1.44
ROM 35B	48	7.5	33	100	82	9	62	80	112.4	14.6	7	12	M10	10.1	18	13	9	12.6	34	28.9	14	12.6	9	80	20	M8x25	50.76	72.33	1.16	0.81	0.81	1.56	6.30
ROM 35 LB								105.8	138.2	27.5																	61.91	96.12	1.54	1.40	1.40	2.06
ROM 45B	60	9.5	37.5	120	100	10	80	97	139.4	13	10	12.9	M12	15.1	22	15	8.5	20.5	45	38	20	17	14	105	22.5	M12x35	80.69	110.31	1.98	1.55	1.55	2.79	10.41
ROM 45 LB								128.8	171.2	28.9																	98.47	146.88	2.63	2.68	2.68	3.69
ROM 55B	70	13	43.5	140	116	12	95	117.7	166.7	17.35	11	12.9	M14	17.5	26.5	17	12	19	53	44	23	20	16	120	30	M14x45	119.02	159.07	3.69	2.64	2.64	4.52	15.08
ROM 55 LB								155.8	204.8	36.4																	145.23	211.32	4.88	4.57	4.57	5.96
ROM 65B	90	15	53.5	170	142	14	110	144.2	200.2	23.1	14	12.9	M16	25	37.5	23	15	15	63	53	26	22	18	150	35	M16x50	181.22	240.32	6.65	4.27	4.27	9.17	21.18
ROM 65 LB								203.6	259.6	52.8																	230.93	339.52	9.385	7.38	7.38	12.89

Nota:1 kgf=9.81 N

(3) ROT-Una taula de mida de diapositives de bloqueig

Model	Mida de la diapositiva (mm)						Pes (kg/m)
Model	WR	RRHH	S	h	P	E	Pes (kg/m)
ROT15A	15	15	M5 x 0.8P	8	60	20	1.48
ROT20A	20	17.5	M6 x 1P	10	60	20	2.29
ROT25A	23	22	M6 x 1P	12	60	20	3.35
ROT30A	28	26	M8 x 1.25P	15	80	20	4.67
ROT35A	34	29	M8x1.25P	17	80	20	6.51
ROT45A	45	38	M12 x 1.75P	24	105	22.5	10.87
ROT55A	53	44	M14 x 2P	24	120	30	15.67
ROT65A	63	53	M20 x 2.5P	30	150	35	21.73

Equips d'aplicació

● Centre de mecanitzat

● Màquina-eina

● Màquina de processament de precisió

● Màquina de tall de gran resistència

● Màquina de tallar marbre

● Mòlta

● Màquina d'injecció

● Punxada

● Dispositiu d'automatització

● Equips de transport

● Instrument de mesura

Pregunta

P1: Com determinar la capacitat de càrrega adequada per a guies lineals de boles en un sistema mecànic?

A: La selecció de la capacitat de càrrega implica tres consideracions principals:
Classificació de càrrega dinàmica (C):Calculeu la càrrega dinàmica màxima que pot suportar la guia durant 10^6 cicles. Teniu en compte la càrrega de treball real, les forces d'acceleració i les càrregues de moment del mecanisme. Per exemple, un braç robòtic amb moviments repetitius requereix C superior o igual a 1,5 × la càrrega dinàmica màxima per garantir una vida útil superior o igual a 10.000 km.
Classificació de càrrega estàtica (C0):Assegureu-vos que la guia pot suportar càrregues estàtiques sense deformacions permanents. El factor de seguretat per a càrregues estàtiques sol ser superior o igual a 2, especialment en aplicacions amb cops sobtats (per exemple, manipulació de peces pesades).
Distribució de càrrega:Analitzeu com es distribueix la càrrega entre diverses guies. Per a un sistema de guia dual-, el muntatge desigual o la desalineació poden fer que una guia suporti més del 60% de la càrrega, així que seleccioneu guies amb una capacitat nominal un 20% més alta que el càlcul teòric.

P2: Quins factors s'han de tenir en compte a l'hora de triar el grau de precisió de les guies lineals de boles?

A: La selecció del grau de precisió depèn dels requisits de precisió de l'aplicació:
Precisió normal (grau N):Apte per a maquinària general (per exemple, sistemes de transport, equips d'embalatge) amb una linealitat permesa de 0,1 a 0,3 mm/m. Rentable-però menys adequat per a un posicionament d'alta-precisió.
Alta precisió (grau H):S'utilitza en màquines CNC o equips d'inspecció, que requereixen linealitat Menor o igual a 0,05 mm/m i repetibilitat Menor o igual a ±0,01 mm. Disposa d'un ajustament de bola més ajustat i precàrrega per reduir el joc.
Ultra-alta precisió (grau P):Per a la fabricació de semiconductors o sistemes òptics, exigent linealitat Menor o igual a 0,02 mm/m. Requereix pistes de terra i un estricte control de qualitat (p. ex., rugositat superficial Ra Menor o igual a 0,4 μm).
Factors ambientals:En entorns polsosos o d'alta-temperatura, fins i tot les guies d'alta-precisió poden necessitar cobertes protectores per mantenir la precisió al llarg del temps.
